FLINT FTDI USB シリアルアダプター

概要

FTDI Basic Breakoutとピン互換のUSBシリアル変換モジュールです。USBポートを持たないマイコンボードにプログラムを書き込んだり、UARTを通じたデバッグなどに使用します。5V・3.3V両対応。電源・信号線を別々のスイッチで切り替えが可能です。

仕様

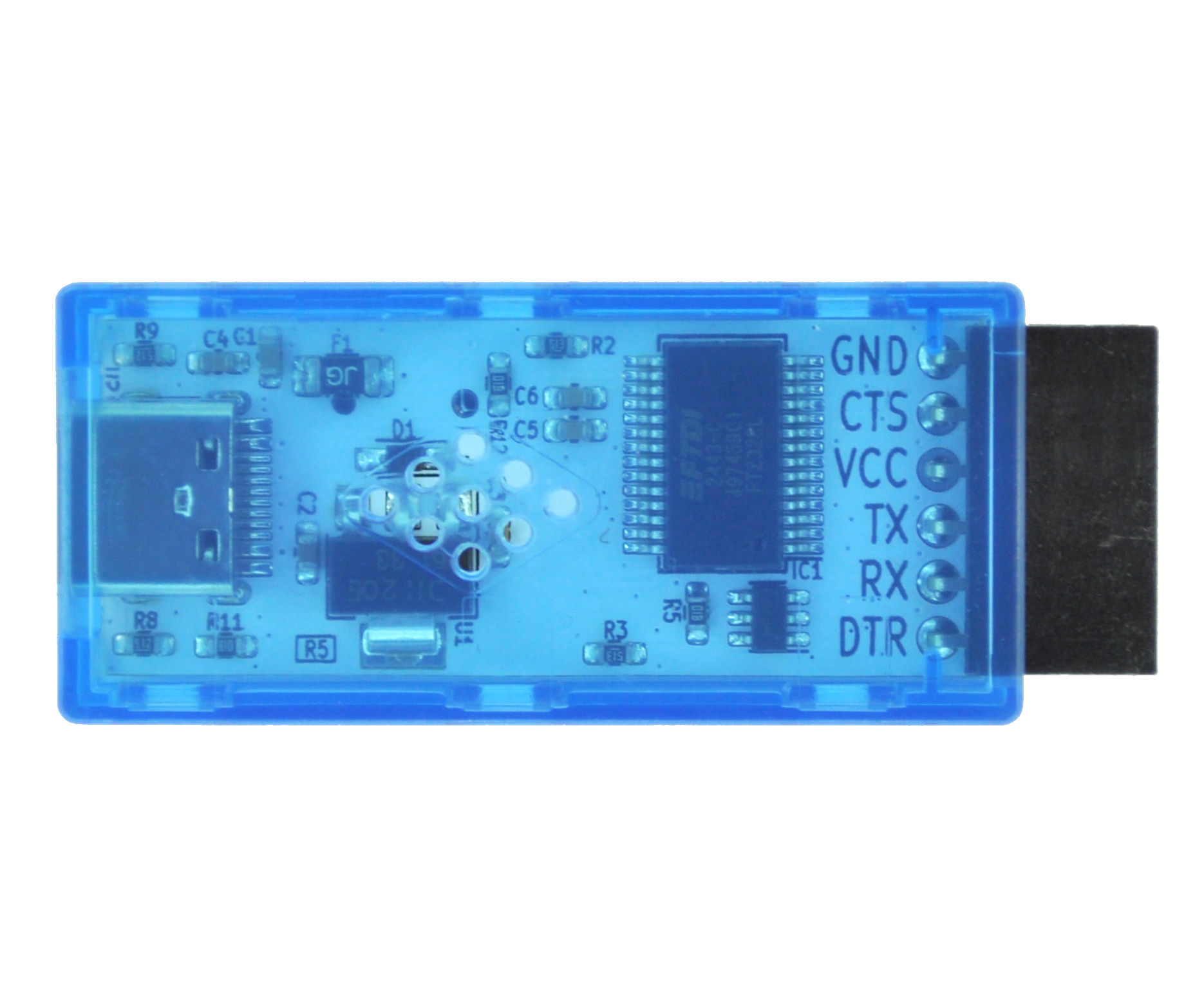

• 変換IC：USBシリアル変換ICにFTDI社製　FT232RLを使用

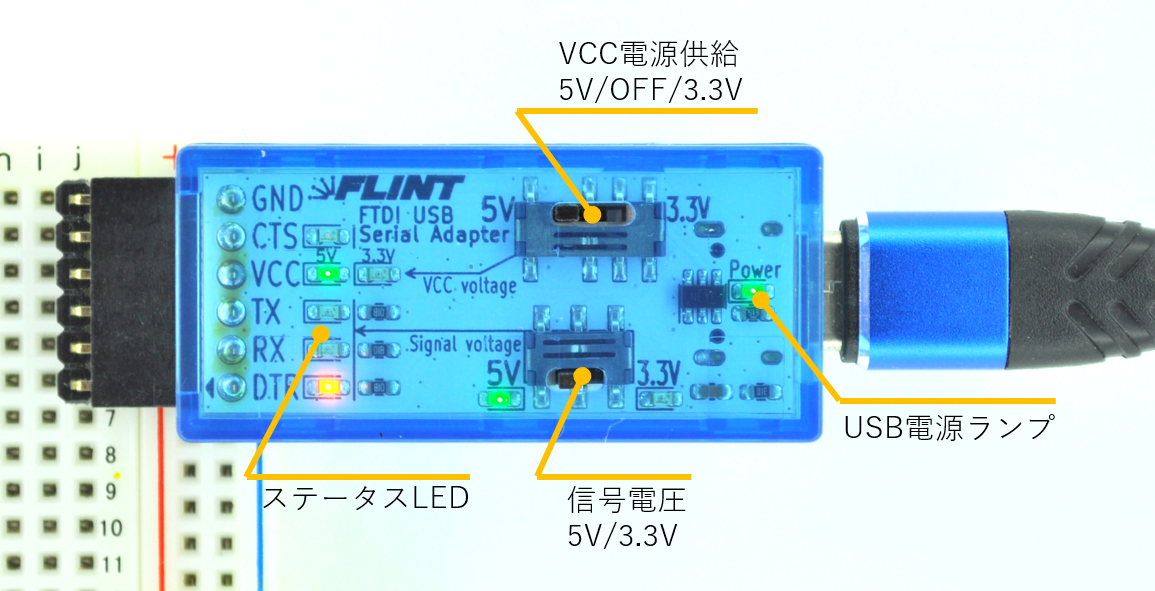

• VCC電圧レベル切り替えスイッチ：5V・OFF・3.3V（VCC供給は400mA以内で使用してください）
• 信号電圧レベル切り替えスイッチ：5V・3.3V(CTS/TX/RX/DTR)
• PC接続：USB Type-C
• 静電気保護用ダイオード（ESD保護ダイオード）：USB D+/D-、信号ライン CTS/TX/RX/DTR
• 各信号ピンにステータスLED：RX/TX（通信中点滅）、CTS/DTR（HIGHで点灯）
• 3.3V LDOリニアレギュレータ搭載

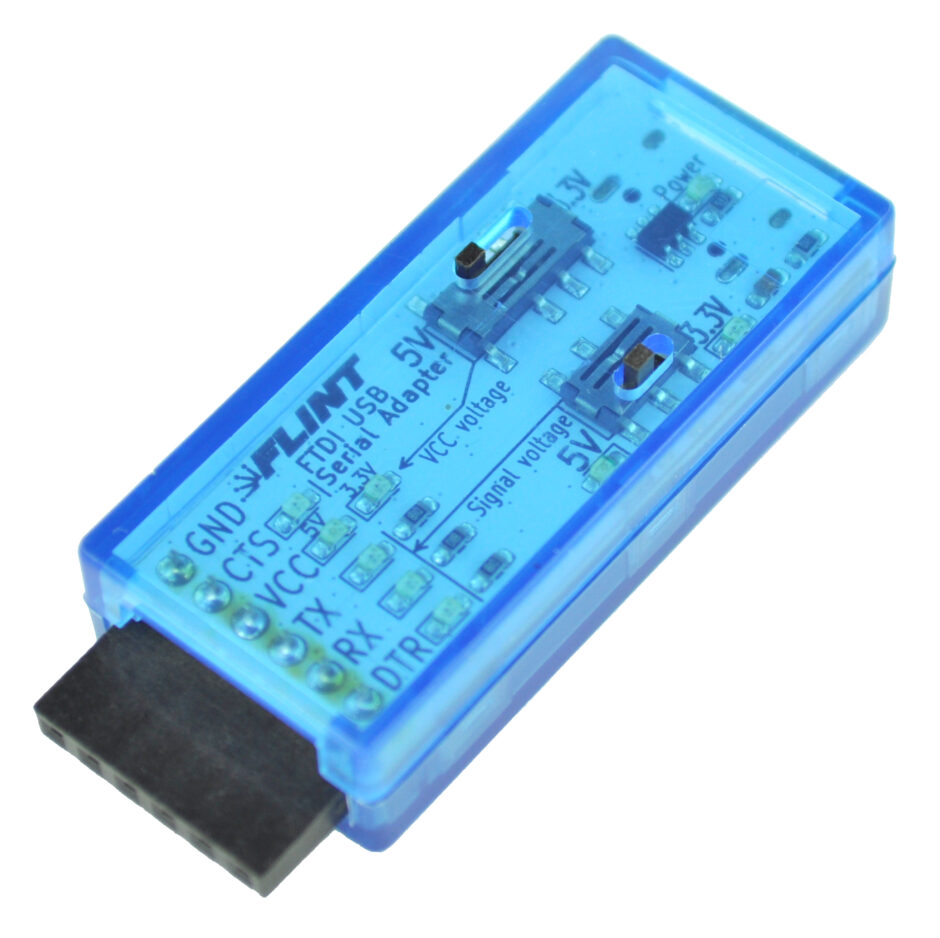

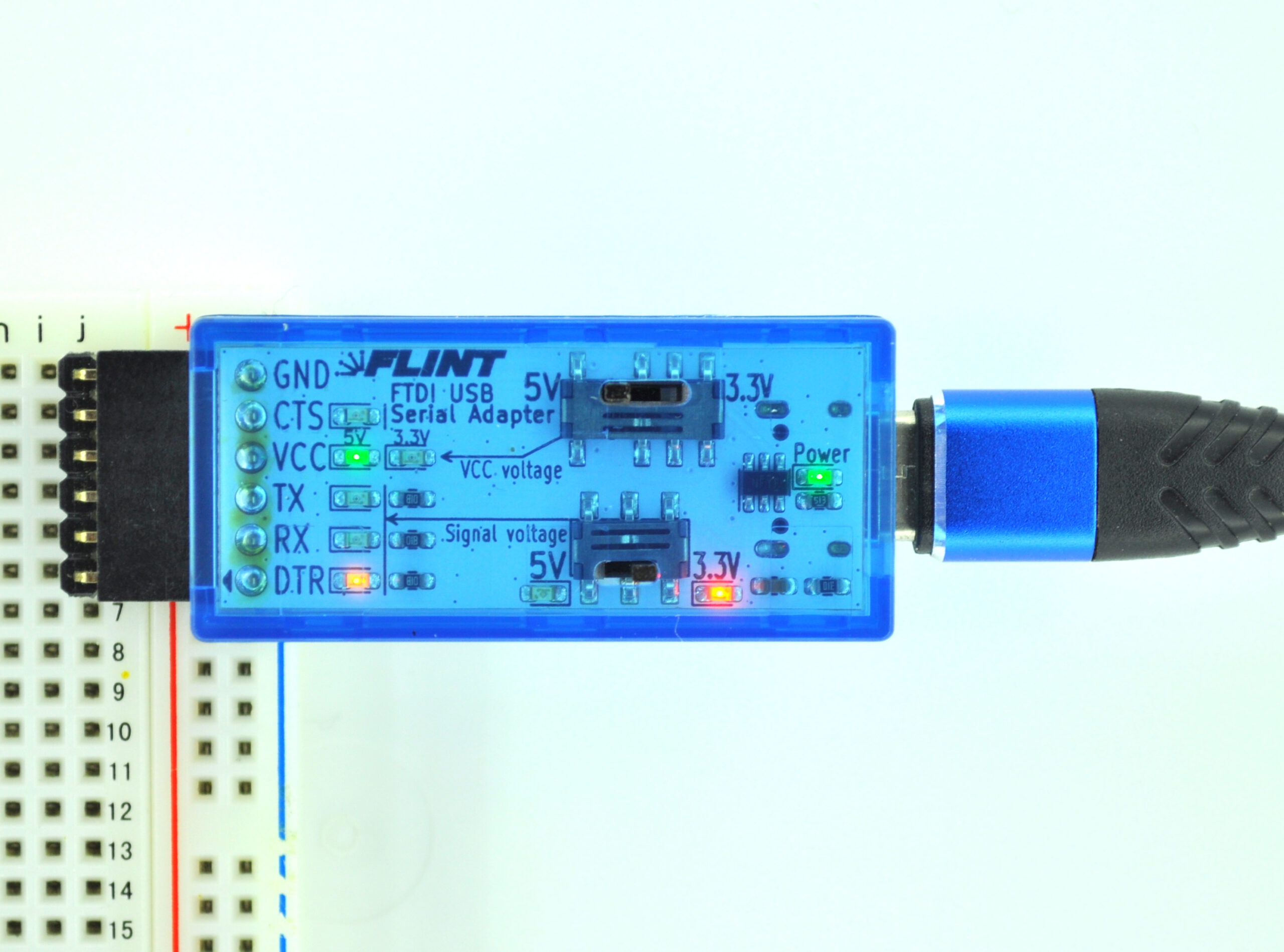

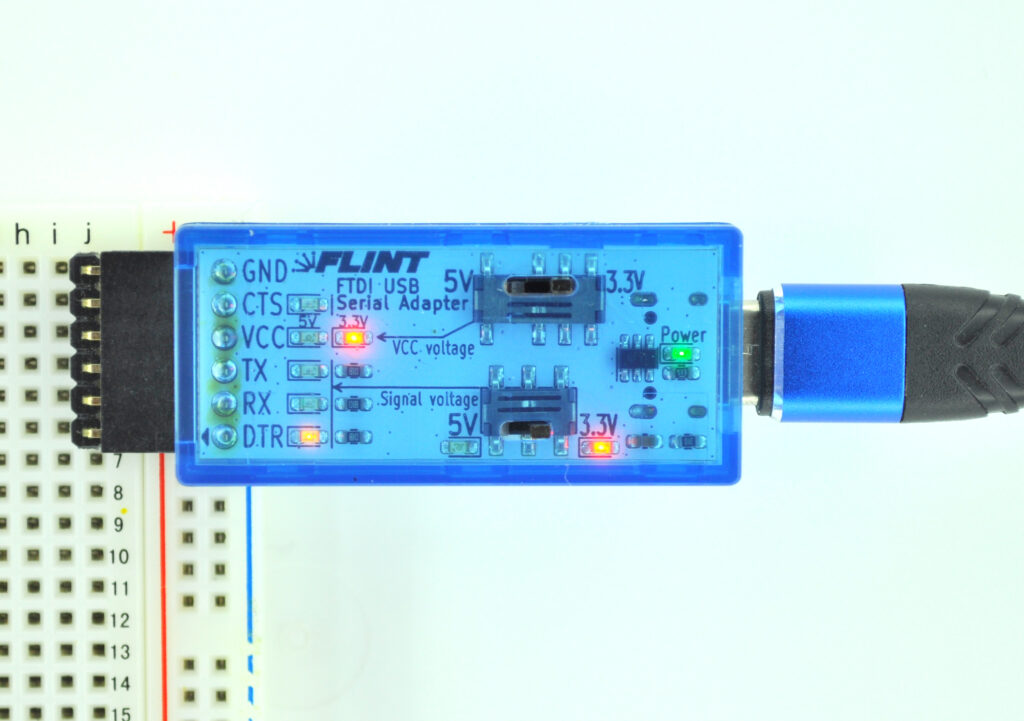

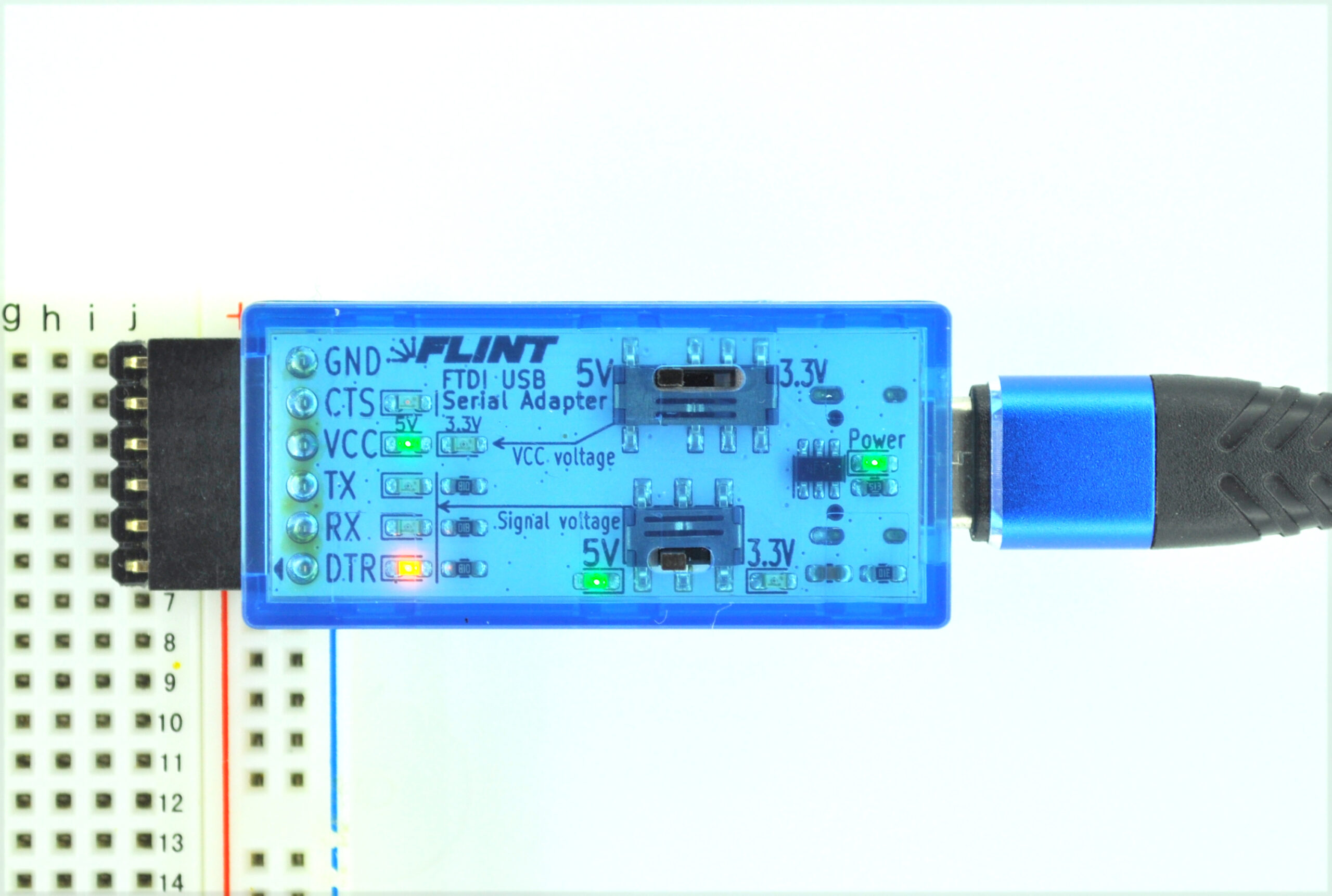

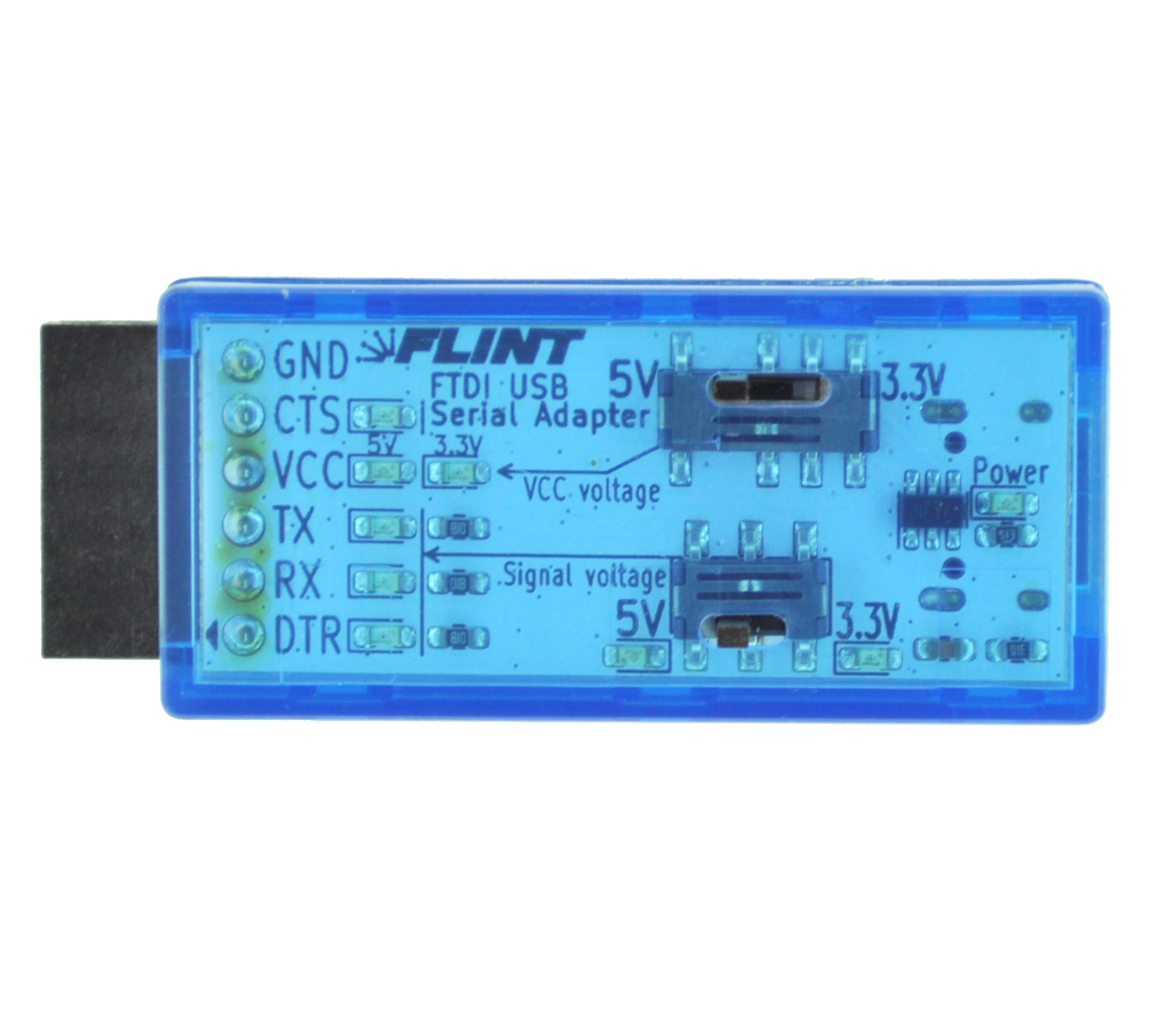

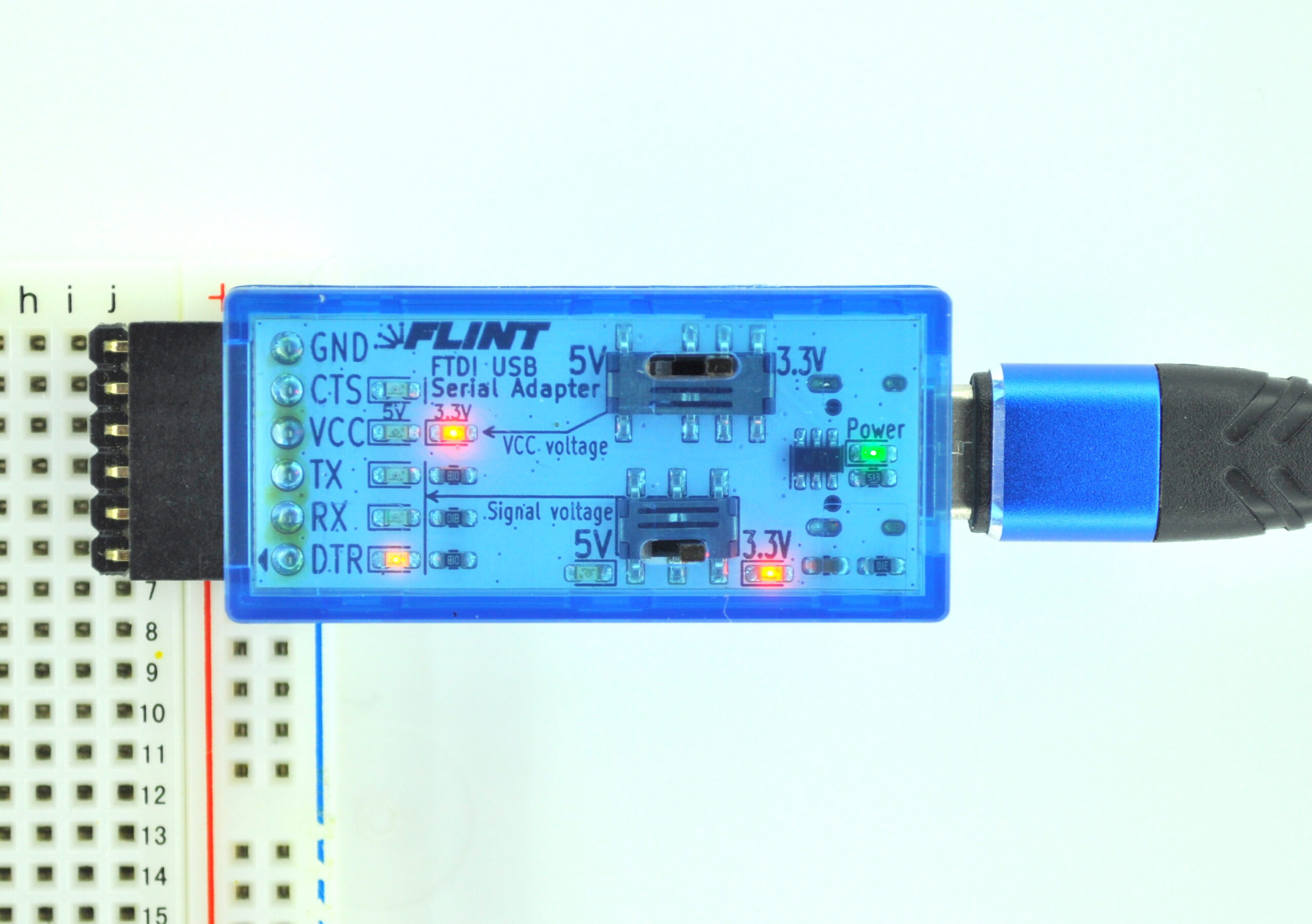

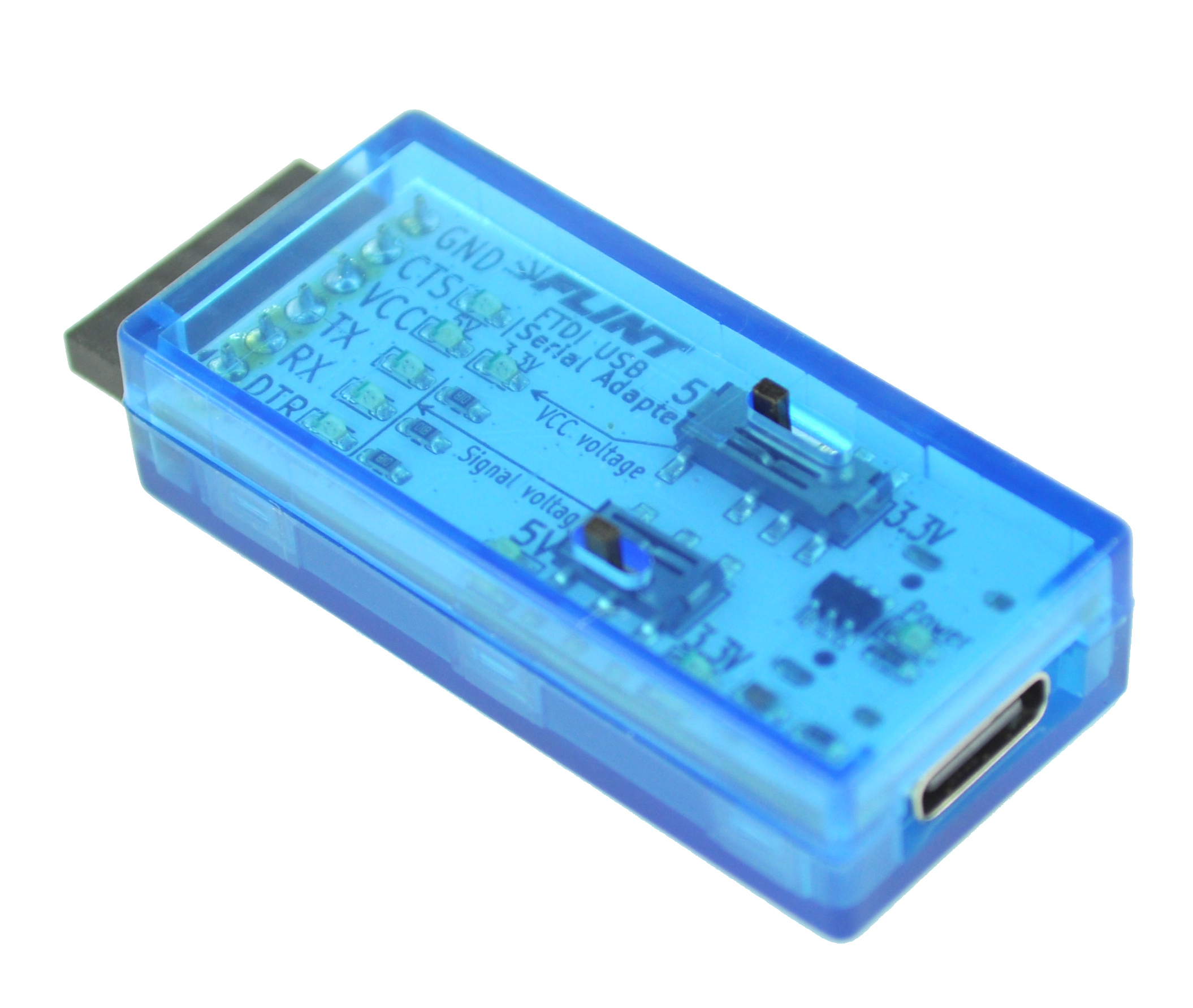

ギャラリー

資料

ドライバーダウンロード

Windows10・11の書き込み時のエラーについて

FTDI社のFT232シリーズでは、ArduinoIDE2.xで書き込み時にドライバーの問題でエラーが出る事あります。対処方法は以下が詳しいです。

ArduinoIDEでFTDIチップでの書き込みエラー
